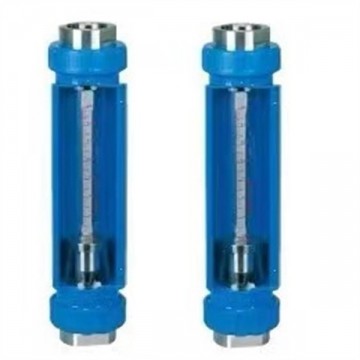

阖华阖华玻璃转子流量计基本介绍
产品简介
玻璃转子流量计是一种变面积式流量计，它主要又一根自下而上扩大的垂直玻璃锥管和一只可随流量大小上下移动的浮子组成。因为流经流量计的流量与浮子上升高度（亦即流量计的流量面积）之间存在一定的函数关系，浮子的高度位置可作为流量量度示值。适合测量单相非脉动流体（液体或气体）的流量。玻璃转子流量计广泛应用于化工、石油、轻工、医药、环保、食品及计量测试、科学研究等部门，测量单相非脉动流体(液体或气体)的流量。
阖华阖华玻璃转子流量计性能特点
40系列玻璃转子流量计，具有灵敏度高、测量范围宽、压力损失小，对仪表前直管段要求不高等特点。一般用来测量低压、常温，不带颗粒悬浮物的透明液体或气体。广泛应用于石油、化工、钢铁、电子、环保、电力、医药等工业领域。
▲ 介质温度: PVC ≤ 60°C；304SS ≤100°C
▲ 精 度：±5%
▲ O 形圈：丁腈橡胶
▲ 可配报警开关
▲ 法兰标准: HG20593-97PN1.0其它标准可定制-日标,美标
阖华阖华玻璃转子流量计技术参数
一、FA40S/VA40S系列流量计技术参数
公称通径 | 测量范围Measure | 工作压力 | ||
液体Water(L/h) | 气体Air (NL/min) | 304SS | PVC | |
15 | 30-300 | 10-100 | ≤0.7 | ≤0.4 |
60-600 | 20-200 | |||
90-900 | 25-250 | |||
20 | 90-900 | 20-200 | ||
120-1200 | 30-300 | |||
180-1800 | 50-500 | |||
25 | 180-1800 | 50-500 | ||
300-3000 | 100-1000 | |||
480-4800 | 150-1500 | |||
32 | 480-4800 | 200-2000 | ||
600-6000 | 250-2500 | |||
720-7200 | 300-3000 | |||
40 | 1-10m?/h | 18-180Nm?/h | ≤0.5 | ≤0.3 |
1.2-12m?/h | 20-200Nm?/h | |||
1.5-15m?/h | 25-250Nm?/h | |||
50 | 1.2-12m?/h | 20-200Nm?/h | ≤0.3 | ≤0.25 |
1.5-15m?/h | 25-250Nm?/h | |||
1.8-18m?/h | 30-300Nm?/h | |||
65 | 1.8-18m?/h | 25-250Nm?/h | ||
3-30m?/h | 35-350Nm?/h | |||
4-40m?/h | 40-400Nm?/h | |||
80 | 4-40m?/h | 40-400Nm?/h | ||
5-50m?/h | 50-500Nm?/h | |||
6-60m?/h | 60-600Nm?/h | |||
100 | 6-60m?/h | 60-600Nm?/h | ||
7-70m?/h | 70-700Nm?/h | |||
10-100m?/h | 90-900Nm?/h | |||
FA40S系列流量计外形尺寸（法兰连接 单位mm）
编号 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
L | 260 | 340 | 340 | 340 | 340 | 340 | 390 | 390 | 410 | |
H | 150 | 200 | 200 | 200 | 200 | 200 | 250 | 250 | 250 | |
D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | |
d | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | |
F | 14 | 14 | 14 | 18 | 18 | 18 | 18 | 18 | 18 | |
重量 | KG304SS | 5 | 6 | 8 | 9 | 10 | 14 | 20 | 25 | 30 |
PVC | 3 | 3 | 4 | 6 | 7 | 9 | 15 | 13 | 22 | |
VA40S系列流量计外形尺寸（法兰连接 单位mm）
编号 | 15 | 20 | 25 | 32 | 40 | 50 |
L | 250 | 300 | 310 | 320 | 330 | 360 |
H | 150 | 200 | 200 | 200 | 200 | 200 |
D | 100 | 110 | 120 | 145 | 155 | 170 |
F | G1/2″ | G3/4″ | G1″ | G1?″ | G1?″ | G2″ |
阖华阖华玻璃转子流量计使用说明
8.材质说明：
（1）全不锈钢型
法兰、浮子、导杆、支承板及螺栓等均为不锈钢304（1Cr18Ni9Ti),型号为LZB-( )B。
接液材质如需选用316，则型号为LZB-( )Bo，需定做。
如需不锈钢内衬PTFE，则型号为LZB-( )BF(或BoF),需定做。
（2）全四氟型
基座、浮子、针阀采用聚四氟乙烯（PTTFE)。支承板、螺丝等采用不锈钢
阖华阖华玻璃转子流量计采购须知
我们有多种型号可供各个行业需求选择，发货快，售后稳。
